工作時，由地面上的控制柜控制潛油專用永磁同步電機，對其進行無級調速，使其以低中轉速運行，大扭矩輸出，直接驅動電潛螺桿泵進行抽采。這種直驅抽采模式無需抽油桿，無需機械減速裝置，提高了系統效率，降低了能耗，節約了成本，具有結構簡單、安裝維護方便、工作安全可靠等優點。
結構上的“.”——去掉故障集中點“減速器”，采用電機直驅形式且無需抽油桿。

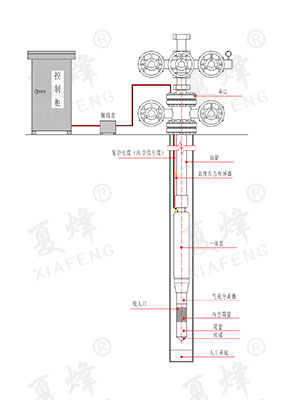

圖：分體式排水采氣裝置原理圖
分體式排水采氣裝置參數
| 型號 | 理論排量（m³/d） | 揚程 | 轉速 | 含砂量（%） | 含氣量（%） | .大外徑 | 長度 | 適用套管 | 功率kW | 電控柜 |
|---|---|---|---|---|---|---|---|---|---|---|
| FTLB7-1200 | 3.5-35 | 1200 | 50-500 | ＜2.5 | ＜45 | Φ114 | ＜16 | ≥5-1/2 | 6 | FTLBD-11 |
| FTLB10-1200 | 5-50 | 1200 | 50-500 | ＜2.5 | ＜45 | Φ114 | ＜16 | ≥5-1/2 | 8 | FTLBD-15 |
分體式排水采氣裝置控制柜參數
| 型號 | 額定功率（kW） | 額定電壓（V） | 額定電流（A） | 調速范圍 | 防護等級 |
| FTLBD-11-380/660 | 11 | 380/660 | 22/13 | 50-500 | IP54 |
| FTLBD-15-380/660 | 15 | 380/660 | 30/18 | 50-500 | IP54 |
產品技術特點：
1、整體長度≤6米，系統通過性高
2、全閉環控制，液面控制精度達到1米以內
3、機組壽命更長機
4、防氣、防砂，更能適應煤層氣特殊井況
5、適用于直井、斜井、水平井
6、采用永磁同步電機節能降耗
與傳統工藝對比，產品技術工藝優勢：
1、無桿排水采氣，避免了桿管偏磨、桿柱斷脫及動力損耗問題;
2、無減速機，避免了中間環節減速機故障及能量損耗問題;
3、無需地面抽油機設備及抽油桿，節約大量鋼材;
4、占地面積小，減少征地費用，井口無泄漏、無噪音，安全系數高;
5、維修成本低、運行成本低、節能效果顯著。

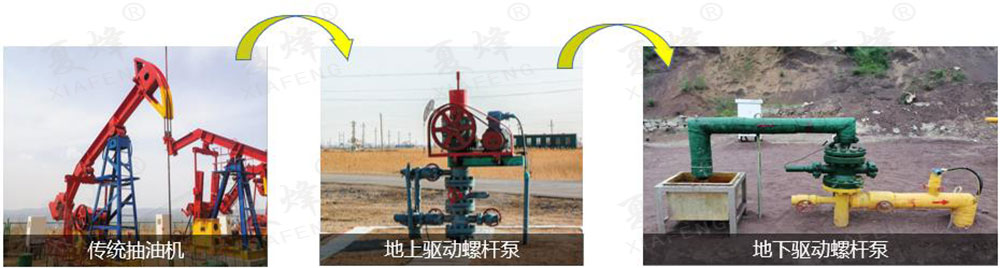

與傳統工藝對比，適用于直井、斜井、水平井、含砂含煤粉井開發
| 類型 | 適用井況條件 |
|---|---|
| 游梁式抽油機 | 大斜井、水平井不適合 |
| 地面直驅螺桿泵 | 大斜度井、定向井不適合 |
| 電動潛油離心泵 | 不適應高含砂/含煤粉井、葉片磨損較快、不適用中小排液量井 |
| 電動潛油螺桿泵 | 適用于低排井、但減速器是致命故障點 |
| 地下直驅螺桿泵智能排水采氣系統 | 直井、斜井、水平井、定向井、含砂含煤粉井 |

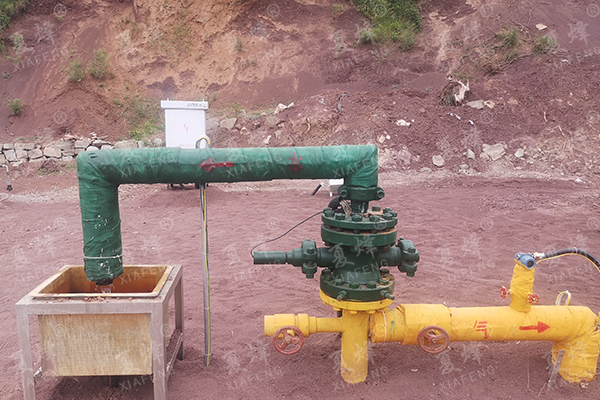

樊70平10-1井運行數據(分體式排水采氣裝置FTLB10-12)
| 下井時間 | 2019.10.20 | 輸入電壓 | 380V |
| 轉速 | 105rpm | 輸入電流 | 3.9A |
| 排量 | 9.3m³/d | 輸出電流 | 8.4A |
| 泵效 | 93% | 功率 | 2.38kW |
| 泵掛 | 743m | 沉沒度 | 1-5m（閉環） |
| 斜度 | 83° | 連續運行天數 | 240天 |
在油田設立服務網點及倉庫，隨時為您提供全面的產品服務方案。
承諾2小時內響應，8小時內趕到現場，24小時內解決問題。
期間免費提供安裝、使用、維護培訓。
提供10年內全生命周期技術服務。
